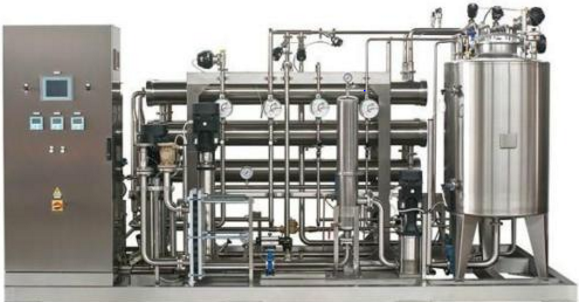

RO-1000雙級反滲透技術方案
第一節 設計基礎
1.1．設計依據
1.1.1．產水要求：
設備出力：1000/h；
產出水質：電導率≤5
1.1.2．原水資料：市政自來水
1.1.3．引用標準：
《中華人民共和國食品衛生法》
《CJ94-1999 城鎮建設行業標準飲用凈水水質標準》
《水處理設備制造技術條件》 JB 2932-86
《反滲透水處理設備》 CJ/T119-2000
《中國藥典純化水質量標準》 2010版
1.2．設計范圍
自原水柜至成品水箱。
第二節 水處理工藝
2.1．基本工藝流程
2.2．工藝說明
2.2.1．預處理系統
增壓系統：由增壓泵、儲壓罐、壓力開關組成，作用是將原水增壓，使之恒壓進入預處理系統。
機械過濾器：由不銹鋼容器、逆洗閥等組成，內填石英砂，具有反沖洗功能。主要去除水中顆粒狀雜質、纖維、懸浮物及膠體等，在正常工況下，出水SDI≤4、濁度≤1NTU。
活性炭過濾器：由不銹鋼容器、逆洗閥等組成，內填優質椰殼凈水活性碳，具有反沖洗功能。進一步去除水中的余氯、洗滌劑等有機物、異味、異色以及致癌物三氯甲烷等，并調節口感。
離子軟化器:軟化水處理是利用陽離子交換樹脂可交換的陽離子，把水中所含的鈣、鎂等離子交換出來，從而達到降低用水硬度的目的，典型反應可用下列離子反應式表示：
Ca2++2RNa=R2Ca+2Na2+
Mg2++2RNa=RMg+2Na2+
其出水的硬度可降至0.03mmol/L以下，從而提高Ro反滲透純水機除鹽能力。
其工作原理是:當水流經過樹脂層時，陽樹脂中比較活的潑Na+將水中金屬離子交換出來，經過一定時間，當出水硬度超過某一規定值后，離子交換樹脂飽和，不再起軟化作用。為恢復離子交換樹脂的交換能力，離子交換樹脂必須進行再生（又稱還原），該裝置出水水質穩定。其正常運行參數如下：平均過濾流量為1m3/h運行壓力為3-4kg/㎡
精密過濾器：5μ精密過濾器的作用是截留原水帶來的大于5μ的顆粒，以防止其進入反滲透系統。這種顆粒經高壓泵加速后可能擊穿反滲透膜組件，造成大量漏鹽的情況，同時劃傷高壓泵的葉輪，導致高壓泵的損壞。過濾器中的濾元為進口可更換卡式濾棒，當過濾器進出口壓差大于設定的值（通常為0.07~0.1MPa）時，應當更換。
精密過濾器采用耐腐蝕的304不銹鋼材質外殼。濾棒是由聚丙烯噴熔制成，其特點：
1） 孔形呈錐形結構；
2） 過濾能進入深處，形成深層過濾；
3） 納污量大、壽命長（可維持2~4個月）；
4） 易更換。
經過以上處理，使給水符合并優于（SDGJ2-85）反滲透入口清水標準，再送入反滲透系統進行深度處理。
2.2.2．反滲透制水系統
反滲透制水裝置由電動慢開閥、高低壓保護開關、高壓泵、玻璃鋼膜殼、反滲透膜、電腦水質檢測儀、電控單元、濃淡水比例閥、沖洗閥、流量計、壓力表、不銹鋼機架等組成。
原理是在高壓泵的推動下,使原水中的水分子逆向滲透，反滲透膜將水中的有機鹽、重金屬、化學污染物、細菌、病毒、熱源等截留在濃水相中隨濃水排走，水分子、氧分子則透過反滲透膜形成飲用水。
本系統采用優化設計，以確保水質優良和反滲透系統在高壓下長期穩定安全運行，可自動也可手動操作，從而實現對系統的全面控制：
⑴ 設置壓力調節，均衡系統各部分壓力。
⑵ 設置濃水調節，控制濃縮水量及回收率。
⑶ 自動快速沖洗功能，以對反滲透膜實施有效的沖洗。
⑷ 人工采樣及膜清洗。
⑸ 低壓自動保護。
⑹電腦水質在線檢測。
⑺工作狀態顯示。
⑻濃水、純水流量顯示。
⑼各工位壓力顯示。
第三節 技術規范
|
產品名稱 |
反滲透設備制水機組 |
|
|
中文標識 |
||
|
產品型號 |
RO-1000-II |
|
|
配置數量 |
二級反滲透1套 |
|
|
控制方式 |
系統運行：自動控制；預處理沖洗：手動沖洗 |
|
|
3.1．反滲透制水系統（含預處理部分） |
||
|
型式 |
分體式 |
|
|
處理方式 |
預處理：砂濾、碳濾、加藥系統； 主處理：二級反滲透 |
|
|
系統出力 |
1000/時； |
|
|
處理標準 |
GB19298-2003國家《瓶桶裝飲用水衛生標準》 |
|
|
數量 |
1套 |
|
|
制造商 |
客戶指定 |
|
|
3.2．增壓泵 |
||
|
型號 |
1104S |
|
|
流量 |
3m3/時 |
|
|
材質 |
304#不銹鋼 |
|
|
揚程 |
50米 |
|
|
數量 |
1臺 |
|
|
功率 |
0.75KW |
|
|
制造商 |
||
|
3.3．機械過濾器 |
||
|
型式 |
圓柱一體式 |
|
|
沖洗方式 |
自動沖洗 |
|
|
材質 |
不銹鋼 |
|
|
外形尺寸 |
Ф300mm*1650mm |
|
|
系統出力 |
4m3/時/套 |
|
|
濾料 |
石英砂 |
|
|
出水標準 |
出水SDI≤5以下 |
|
|
數量 |
1套 |
|
|
制造商 |
||
|
3.4．機械活性炭過濾器 |
||
|
型式 |
圓柱一體式 |
|
|
沖洗方式 |
自動沖洗 |
|
|
材質 |
不銹鋼 |
|
|
外形尺寸 |
Ф300mm*1650mm |
|
|
系統出力 |
4m3/時/套 |
|
|
濾料 |
果殼活性炭 |
|
|
出水標準 |
出水無異色異味，余氯符合反滲透進水要求 |
|
|
數量 |
1套 |
|
|
制造商 |
||
|
3.5軟化過濾器 |
||
|
運行方式 |
自動再生 沖洗 |
|
|
型式 |
圓柱一體式 |
|
|
材質 |
不銹鋼 |
|
|
外形尺寸 |
Ф300mm*1650mm |
|
|
系統出力 |
4m3/時/套 |
|
|
濾料 |
陽離子樹脂 |
|
|
數量 |
1套 |
|
|
制造商 |
||
|
3.6．精密過濾器 |
||
|
型號 |
5芯20寸 |
|
|
材質 |
304#不銹鋼 |
|
|
外形尺寸 |
Ф250mm*750mm |
|
|
系統出力 |
4m3/時/套 |
|
|
過濾精度 |
5微米 |
|
|
濾芯數量 |
5支；長度20英寸、內徑25mm、外徑63mm |
|
|
數量 |
1套 |
|
|
制造商 |
||
|
3.7．高壓泵 |
||
|
型號 |
一級泵EVP2-9 二級泵EVP2-8 |
|
|
流量 |
2m3/時 2m3/時 |
|
|
材質 |
304#不銹鋼 |
|
|
揚程 |
100米 90米 |
|
|
數量 |
各1套 |
|
|
功率 |
1.5KW/時 1.5KW/時 |
|
|
制造商 |
||
|
3.8．反滲透系統 |
||
|
型號 |
CLPR-1T-II |
|
|
運行壓力 |
1.2-1.6Mpa |
|
|
外形尺寸 |
L2600mm*W700mm*H1500mm |
|
|
系統出力 |
1000/時 |
|
|
脫鹽率 |
97%-99% |
|
|
回收率 |
40%-60% |
|
|
反滲透膜型號 |
ULPH-4040 |
|
|
反滲透膜數量 |
5支9(一級3支 二級2支) |
|
|
反滲透膜材質 |
TFC |
|
|
反滲透膜脫鹽率 |
99% |
|
|
膜殼材質 |
304不銹鋼 |
|
|
膜殼長度 |
1100mm |
|
|
膜殼數量 |
5支 |
|
|
膜殼設計壓力 |
300PSI |
|
|
沖洗電磁閥 |
DN20 |
|
|
凈水流量計 |
10加侖面板轉子流量計 |
|
|
濃水流量計 |
10加侖面板轉子流量計 |
|
|
凈水電導率表 |
0 ~ 200 μs/cm 電子式 |
|
|
壓力表 |
0-3Mpa 不銹鋼防震 |
|
|
3.9．電控箱 |
||
|
型號 |
HR-3500 |
|
|
材質 |
不銹鋼 |
|
|
外形尺寸 |
Ф400mm*500mm*180mm |
|
|
電器元件 |
德力西 |
|
|
數量 |
1套 |
|
第四節 構筑物、配套設施要求
4.1．設備間：約需30平方米。
4.2．給水：供水流量≥4m3/hr。
4.3．排水：沿設備走向設置排水槽。
4.4．供電：380V/50HZ，容量大于5kw。
